設計方針

1. ボーリングデーターを様々な角度（土質・層厚・水位・N値）から検討し支持地盤（造成深さ）を決定する。
2. 地盤の地耐力と上載荷重・支持地盤以深の即時沈下とを考慮し、造成幅を決定する。
3. 基礎底面部における接地圧と基礎の設計を考慮し、基礎幅を決定する。
4. 造成部土質・水位等を考慮し、造成部設計基準強度FC（N/mm2）を決定する。
5. バックデーターに基ずき配合量を推定する。
   事前室内配合試験結果により決定する。

※基礎幅に対する造成幅は、片側0cm（最低）から1／2・h（最高）出しの範囲内とする。
（h＝造成厚さ）

0mm≦e≦1／2・h

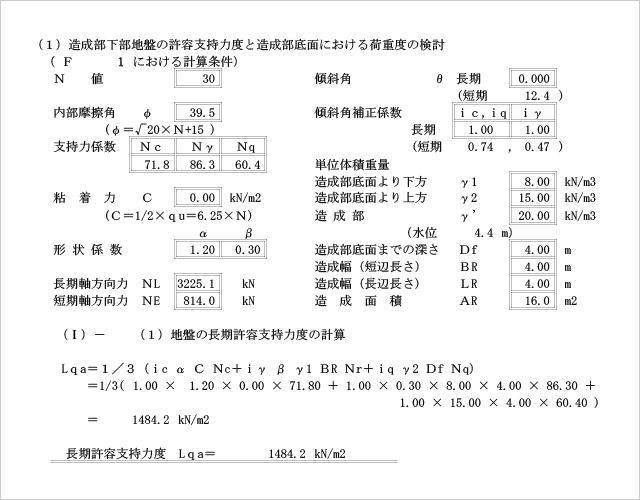

1. 造成下部地盤の支持力と荷重度

流動化処理土による造成下部地盤の長期許容支持力度Lqaが造成部底面の荷重度q'より大きい事をたしかめる。（日本建築学会－建築基礎構造設計指針による）

1. 長期許容支持力度
   Lqa＝1／3（ic α C Nc＋iγ β γ1 BR Nr＋iq γ2 Df Nq）
2. 短期許容支持力度
   sqa＝2／3（ic α C Nc＋iγ β γ1 BR Nr＋iq γ2 Df Nq）


   Lqa	：造成部底面における地盤の長期許容支持力度	（kN/m2）
   Sqa	：造成部底面における地盤の短期許容支持力度	（kN/m2）
   C	：造成部底面下にある地盤の粘着力	（kN/m2）
   γ1	：造成部底面下にある地盤の単位体積重量	（kN/m3）
   γ2	：造成部底面より上方にある地盤の単位体積重量	（kN/m3）
   α, β	：形状係数
   BR	：造成部底面の短辺方向の長さ	（m）
   LR	：造成部底面の長辺方向の長さ	（m）
   Bf	：フーチング底面の短辺方向の長さ	（m）
   Lf	：フーチング底面の長辺方向の長さ	（m）
   AR	：造成部底面の面積	（m2）
   Af	：フーチング底面の面積	（m2）
   Df	：造成部底面までの深さ	（m）
   NC, Nγ, Nq	：支持力係数　造成底面下にある地盤の内部摩擦角φより求める 　　　　　　　　　（内部摩擦角φ＝√20N＋15式より求める）
   ic, iγ, iq	：荷重の傾斜に対する補正係数 　　ic＝iq＝(1－θ/90) 2 , iγ＝(1－θ/φ) 2 　　θ＝tan (H/V) Hは水平荷重, Vは鉛直荷重 　　tan θ≧μ(基礎底面の摩擦係数 0.5)の時 　　　極限鉛直支持力 Ru＝(H/μ)とする
   （II）－（1）長期総荷重度計算式 　　Lq'＝Lq＋γ'Df （II）－（2）短期総荷重度計算式 　　sq'＝sq＋γ'Df
   Lq' (sq')	：造成部底面における長期（短期）総荷重度	（kN/m2）
   Lq (sq)	：造成部上端における長期（短期）荷重度	（kN/m2）
   γ'	：造成部の増加単位体積重量	（kN/m3）
   Lqa ＞ Lq'＝Lq＋γ'Df (sqa ＞ sq'＝sq＋γ'Df) となる事を確かめる

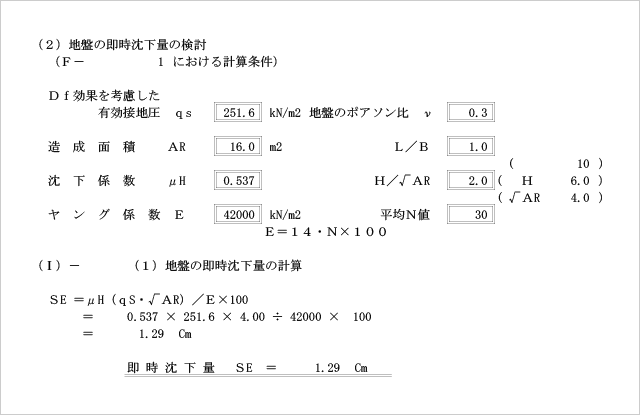

2. 即時沈下量SEが許容総沈下量Saより小さい事を確かめる。

1. 即時沈下量
   SE＝μH×qs√AR／E ×100


   SE	：即時沈下量	（Cm）
   qS	：Df効果を考慮した有効接地圧	（kN/m2）
   AR	：造成部底面の面積	（m2）
   E	：地盤のヤング係数	（kN/m2）
   μH	：地盤のポアソン比　厚さ及び基礎底面の形状によって決まる係数

   E（ヤング係数）の値
   　砂質土の時
   　　（イ）正規圧密　　　　　　　　　　　（N/mm2）　　　（kN/m2）
   　　　　（地下水面下）　　　　　　E＝　　 0.7・N　　＝　　 700・N

   　　（ロ）正規圧密　　　　　　　　　　　（N/mm2）　　　（kN/m2）
   　　　　（過圧密地下水面下）　　　E＝　　 1.4・N　　＝　　1400・N

   　　（ハ）過圧密　　　　　　　　　　　　（N/mm2）　　　（kN/m2）
   　　　　　　　　　　　　　　　　　E＝　　 2.8・N　　＝　　2800・N

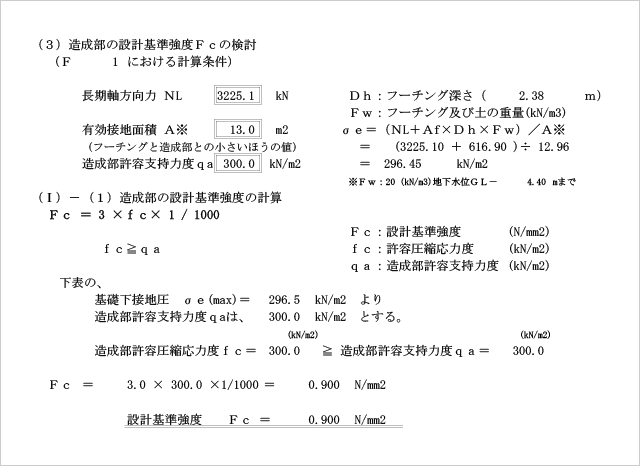

3. 造成部の設計基準強度FCを求める。

（I）－（1）造成部の設計基準強度Fcの計算式
　　Fc ＝3　× fc × 1/1000
　　　　fc ≧ qa

Fc	：スーパーラップル基礎造成部の設計基準強度	（N/mm2）
FS	：スーパーラップル基礎造成部の許容圧縮応力度	（kN/m2）
qu	：スーパーラップル基礎造成部の許容支持力度	（kN/m2）
